AI-System-Repository für den EU AI Act

Einführung

Der EU AI Act verpflichtet Organisationen, ein Inventar ihrer KI-Systeme zu führen, zu verstehen, wo diese eingesetzt werden, ihre Risiken zu bewerten und eine angemessene Governance über den gesamten Lebenszyklus nachzuweisen.

Viele Organisationen betreiben bereits zahlreiche KI-Systeme in verschiedenen Anwendungen, Cloud-Plattformen und Abteilungen. Ohne ein strukturiertes architektonisches Inventar wird es schwierig, KI-Systeme zu identifizieren, ihren Geschäftskontext zu verstehen, regulatorische Pflichten zu bewerten oder Compliance bei Audits nachzuweisen.

Dieses Pattern beschreibt einen pragmatischen Ansatz zur Modellierung von KI-Systemen wie AI Agents, Chatbots und MCP-Tools in ADOIT mit ArchiMate. Das Pattern ist abgestimmt auf das ADOIT Lean Profile for Enterprise Architecture. Der Fokus liegt auf einem KI-Inventar, das Governance, Risikobewertung und Compliance mit dem EU AI Act unterstützt und gleichzeitig für Enterprise-Architecture-Analyse und -Planung geeignet bleibt.

Designprinzip

• KI-Systeme in ihrem Unternehmenskontext modellieren

  Ein KI-System sollte niemals als isolierte technische Komponente dokumentiert werden.

  • Effektive KI-Governance erfordert das Verständnis von:

    • wo ein KI-System bereitgestellt wird,
    • welche Geschäftsprozesse es unterstützt,
    • welche Geschäftsdaten es verarbeitet,
    • welche organisatorischen Verantwortlichkeiten damit verbunden sind,
    • welches KI-Modell es antreibt,
    • welche Governance-Kontrollen gelten,
    • und wie es entdeckt und inventarisiert wurde.

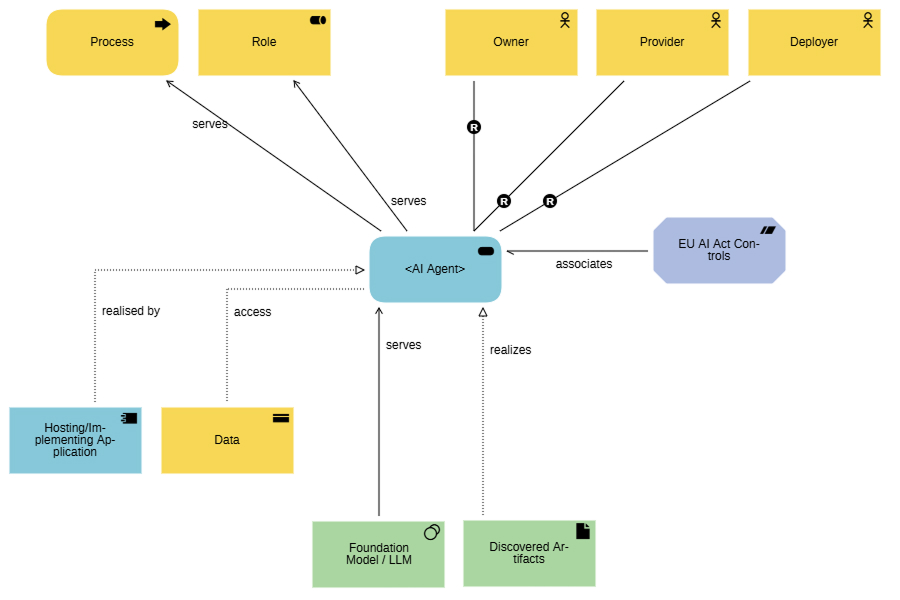

  Das AI-Repository verbindet daher Geschäfts-, Anwendungs-, Informations-, Technologie- und Governance-Perspektiven in einem konsistenten Architekturmodell.

Modellierungsstruktur

• KI-Systeme als Applikationsservices

  Jedes KI-System wird als Applikationsservice mit der Spezialisierung < KI-System > modelliert.

  Das KI-System wird als Applikationsservice modelliert, weil es einen KI-Service und nicht die hostende Anwendung repräsentiert.

  Es bildet das zentrale Element des KI-Inventars.

  • Typische Beispiele:

    • Customer Support agents
    • Code Generation agents
    • Procurement copilots
    • MCP servers

• Bereitstellende Anwendungen

  Während KI-Systeme üblicherweise in einer bestehenden Applikationskomponente eingebettet sind, kann ein KI-System auch als eigenständiges Infrastrukturelement realisiert werden.

  Die Applikationskomponente repräsentiert das Softwareprodukt oder die Anwendung, in der die KI-Funktionalität implementiert ist. Sie liefert architektonischen Kontext, Ownership, Lifecycle-Management und Integration in das Anwendungsportfolio.

  Applikationskomponente → Realisierung → Applikationsservice < KI-System >

  Dies beantwortet:

  Welche Anwendung stellt dieses KI-System bereit?

• Geschäftskontext

  KI-Systeme unterstützen einen oder mehrere Geschäftsprozesse.

  Dies schafft den für Governance erforderlichen Geschäftskontext und ermöglicht Organisationen, KI-Systeme zu identifizieren, die in regulierten oder potenziell risikoreichen Geschäftsaktivitäten eingesetzt werden.

  Applikationsservice < KI-System > → Dienen → Geschäftsprozess

  Dies beantwortet:

  Welcher Geschäftsprozess wird durch dieses KI-System unterstützt?

• Geschäftliche Verantwortlichkeiten

  KI-Systeme bedienen auch eine oder mehrere Geschäftsrollen, die mit ihrem Betrieb und ihrer Governance interagieren oder dafür verantwortlich sind.

  • Im Kontext des EU AI Act unterscheiden Organisationen typischerweise drei zentrale Verantwortlichkeiten:

    • Owner - verantwortlich für die geschäftliche Nutzung, den Lebenszyklus und die Governance des KI-Systems innerhalb der Organisation.
    • Provider - verantwortlich für die Entwicklung oder das Inverkehrbringen des KI-Systems. Dies kann ein internes Entwicklungsteam oder ein externer Softwareanbieter sein.
    • Deployer - verantwortlich für den Betrieb oder die Nutzung des KI-Systems im vorgesehenen Geschäftskontext.

  Diese Verantwortlichkeiten werden als Geschäftsrollen modelliert und können über mehrere KI-Systeme hinweg wiederverwendet und den passenden organisatorischen Akteuren zugeordnet werden.

  Applikationsservice < KI-System > → Dienen → Geschäftsrolle

  Dies beantwortet:

  Welche organisatorischen Verantwortlichkeiten sind mit diesem KI-System verbunden?

• Datennutzung

  • Die von einem KI-System verarbeiteten Geschäftsdaten werden mit Geschäftsobjekten modelliert.

  • Typische Beispiele:

    • Employee
    • Customer
    • Produkt
    • Order
    • Invoice
    • Vertrag
    • Supplier
    • Asset

  • Geschäftsobjekte repräsentieren geschäftsrelevante Informationskonzepte und keine technischen Implementierungsdetails wie Prompts, Embeddings, Vector Stores oder Payload-Formate.

    Applikationsservice < KI-System > → Zugriff → Geschäftsobjekt

  • Dies unterstützt:

    • Transparenz darüber, welche Geschäftsdaten von KI-Systemen verarbeitet werden,
    • Data Governance und Ownership,
    • Impact-Analysen,
    • die vom EU AI Act geforderte Dokumentation.

• KI-Modell

  • Das KI-Modell, das ein KI-System antreibt, wird als Systemsoftware modelliert.

  • Typische Beispiele:

    • GPT-5
    • Claude Sonnet
    • Gemini
    • Llama
    • Mistral Large
    • Phi-4
    • Custom Foundation Model

  • Das KI-Modell repräsentiert die Softwarekomponente, die die Intelligenz hinter dem KI-System bereitstellt.

    Systemsoftware → Dienen → Applikationsservice < KI-System >

    Dies dokumentiert, welches Foundation Model oder LLM das KI-System antreibt, und unterstützt Impact-Analysen bei Modell-Upgrades, -Ersetzungen oder -Außerbetriebnahme.

• Entdeckte Artefakte

  Organisationen entdecken potenzielle KI-Systeme oder deren Komponenten/Konfigurationen häufig automatisch über Unternehmensplattformen wie Microsoft Entra, Azure AI Foundry, ServiceNow, GitHub oder andere KI-Management-Lösungen.

  Diese technischen Funde werden als Entdeckte Artefakte modelliert. Sie liefern den Nachweis, dass ein KI-System existiert, und unterstützen die kontinuierliche Synchronisation zwischen automatisierten Discovery-Quellen und dem Architektur-Repository.

  Entdeckte Artefakte werden genutzt, um KI-Systeme im Repository zu identifizieren, zu validieren oder anzulegen – bei gleichzeitiger menschlicher Kontrolle über das Inventar.

  Entdecktes Artefakt → Realisierung → Applikationsservice < KI-System >

  • Dies unterstützt:

    • automatisierte KI-Discovery,
    • kontinuierliche Inventar-Synchronisation,
    • Validierung dokumentierter KI-Systeme,
    • Identifikation undokumentierter KI-Systeme.

• KI-Governance-Kontrollen

  KI-Governance-Kontrollen werden als Einschränkungs modelliert.

  Einschränkungs erfassen verbindliche Governance-, Compliance-, Sicherheits- oder organisatorische Regeln, die für ein KI-System gelten. Sie repräsentieren Pflichten aus dem EU AI Act, internen Governance-Richtlinien oder anderen regulatorischen Rahmenwerken.

  • Typische Beispiele:

    • Human oversight required
    • Transparency obligations
    • Logging and monitoring required
    • Data quality controls
    • Bias monitoring
    • Human review before deployment
    • Periodic compliance review

  Einschränkung → Assoziation → Applikationsservice < KI-System >

Das Pattern

Do / Don't - KI-System-Modellierung

• Do

  • Jedes KI-System explizit als Applikationsservice modellieren.
  • Jedes KI-System mit der bereitstellenden Applikationskomponente verbinden.
  • KI-Systeme mit den von ihnen unterstützten Geschäftsprozessen verknüpfen.
  • Die relevanten Geschäftsrollen (wie Owner, Provider und Deployer) je KI-System dokumentieren.
  • Die von KI-Systemen verarbeiteten Geschäftsdaten mit Geschäftsobjekten dokumentieren.
  • Foundation Model / LLM getrennt vom KI-System modellieren.
  • Automatisierte Discovery durch Verknüpfung von Entdeckten Artefakten mit KI-Systemen integrieren.
  • KI-Governance-Kontrollen mit Einschränkungen erfassen.
  • Das Architektur-Repository als maßgebliches KI-Inventar nutzen.
  • Prompts, Embeddings oder Implementierungsdetails als Artefakte modellieren.

• Don't

  • KI-Systeme nicht als Applikationskomponenten modellieren.
  • Foundation Models nicht als KI-Systeme modellieren.
  • KI-Systeme nicht ohne Geschäftskontext oder organisatorische Verantwortlichkeiten dokumentieren.
  • Keine separaten Tabellen für KI-Inventare pflegen.
  • Automatisch entdeckte KI-bezogene Artefakte nicht ignorieren.

Umfang und Zielsetzung

• Dieses Pattern unterstützt:

  • KI-Inventare gemäß EU AI Act
  • KI-Governance und Ownership
  • KI-Risikoklassifizierung
  • Governance- und Compliance-Workflows
  • Transparenz über den KI-Einsatz im Unternehmen
  • Architektur-Impact-Analysen
  • unternehmensweite KI-Governance

• Es ist nicht vorgesehen für:

  • den Ersatz von KI-Modell-Registries oder MLOps-Plattformen,
  • die Beschreibung von Deployment- oder Runtime-Architektur,
  • den Ersatz detaillierter technischer KI-Dokumentation.
